フューエルレベルインジケータ

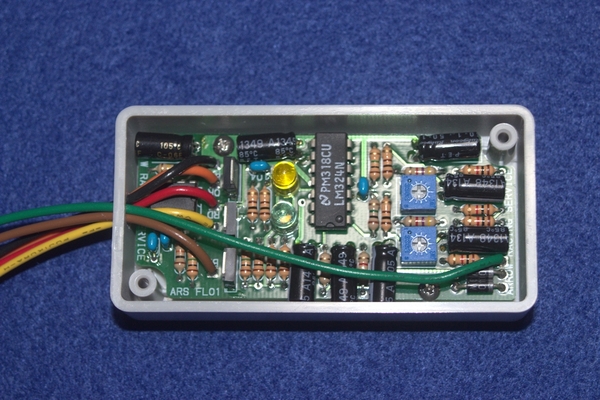

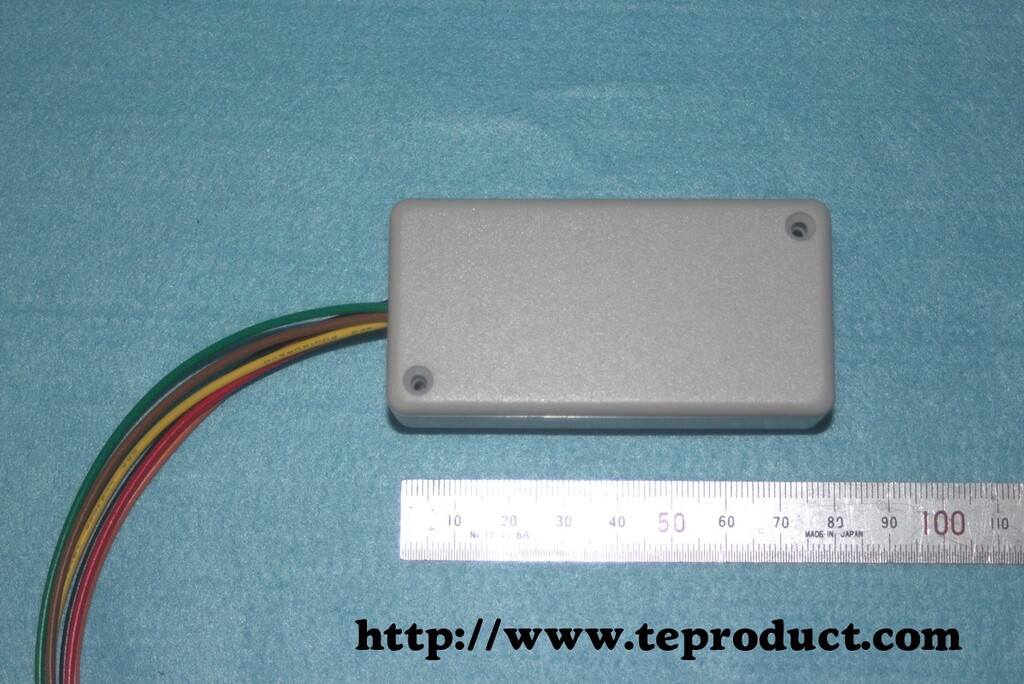

  外観   内部

フューエルメーター装備の車両専用のガソリン残量警告灯のユニットです。

12V車専用 最大出力5A 検出抵抗値最大100Ω。

サイズ W40 x H20 x D80   (リード線含まず)

パイロットランプは付属しません。


既設のフューエルレベルメーターのセンダユニットに接続しセンダユニットの抵抗値により2段階の

表示ができます。


ガソリン残量警告灯は、内部のボリューム(画像、右中央部の水色の四角い部品)の調整により

任意に設定できます。


設定時はユニット内のLEDで確認できます。

出力は通常点灯と点滅点灯ができます。


配線

赤 : IG電源に接続。

黒 : アース。

緑 : センダユニットのリード線に割り込み接続。

橙 : ランプへの出力①。(通常点灯)

黄 : ランプへの出力②。(通常点灯)

茶 : ランプへの出力③ (点滅点灯、黄と同期しています。)
